>>[排煙閥SPYW-1-SDX、遠程排煙閥SPYW-3-SDXY]
      1.應用范國
      安裝在排煙系統風管上, 平時常閉, 發生火災時電動或手動開啟閥門, 手動復位。

      2.結構形式及特點、
      (1)根據操作裝置的不同分為排煙間和遠控排煙閥;

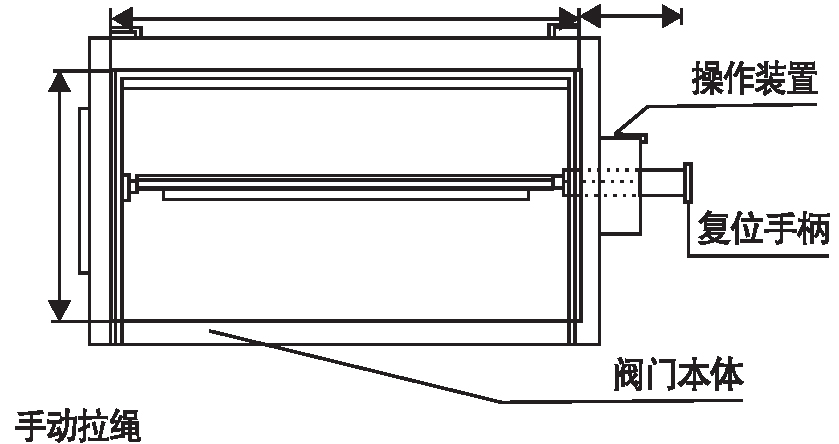

      a.閥見簡圖7,其執行機構安裝在間體上。

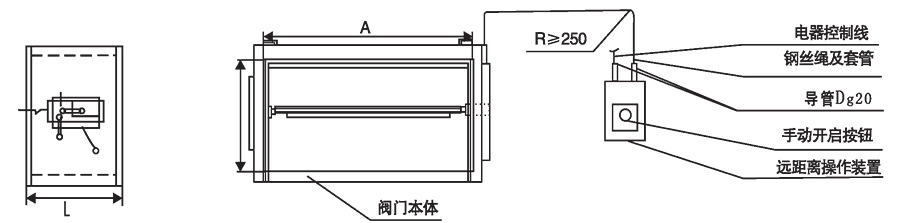

      b.排煙閥見簡圖8, 其執行機構由安裝在附近:墻體上的遠距離控制器通過鋼絲紀與閥體相連,常用于安裝高度較高,以克服手動控制不便之處。
      (2)接收火災信號,電磁鐵動作或手動使間門開啟。
      (3)輸出間門開啟信號及聯動控制線, 由消防中心聯動排煙風機啟動, 通風空調風機停。
      (4)圓形排煙采用矩形間體配圓形駁接角鋼法蘭。
      (5)電器控制原理參照防煙防火調節閥。

▲圖7

▲圖8

      2.功能
      (1)手動開啟,手動復位。
      (2)電動開啟,電動復位。
      (3)輸出啟閉雙向電信號可聯鎖消防排畑用。
      (4)動作電源 DC24V0.2A

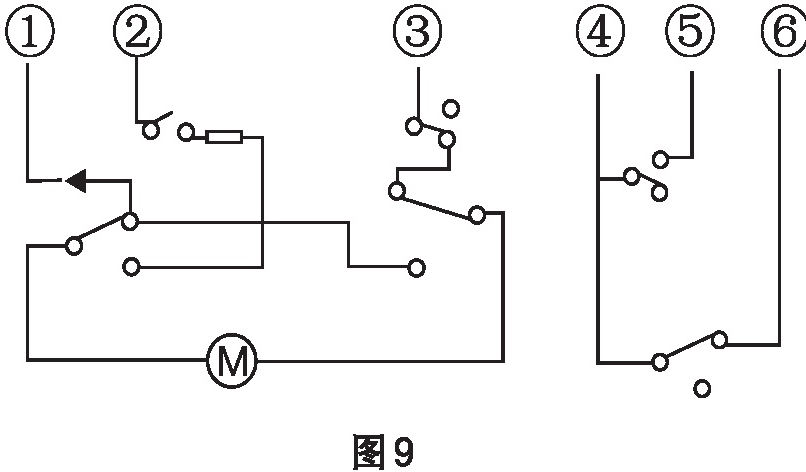

      3.控制電路及備接線端說明(見圖9 )：
      1)共用電源負值
      2)閥門開啟電源輸入端正值
      3)閥門關閉電源輸入端正值
      4)聯鎖動作輸入端
      5)聯鎖動作開啟輸出端
      6)聯鎖動作關閉輸出端

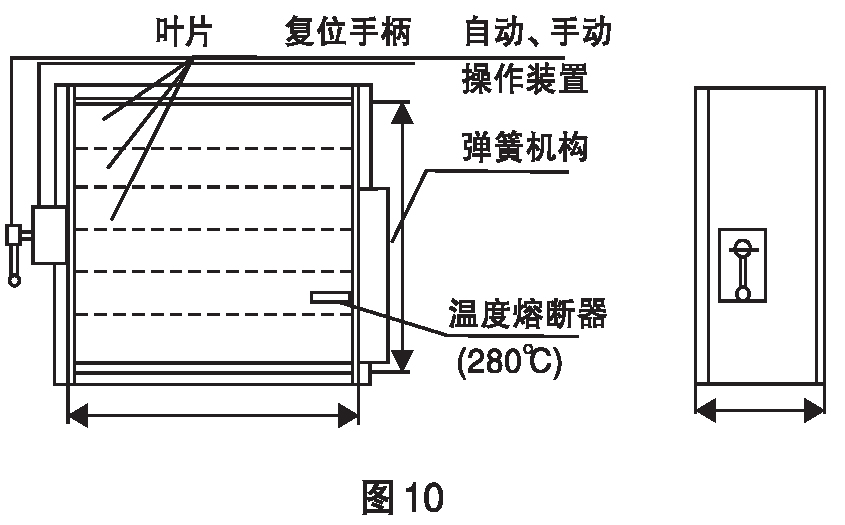

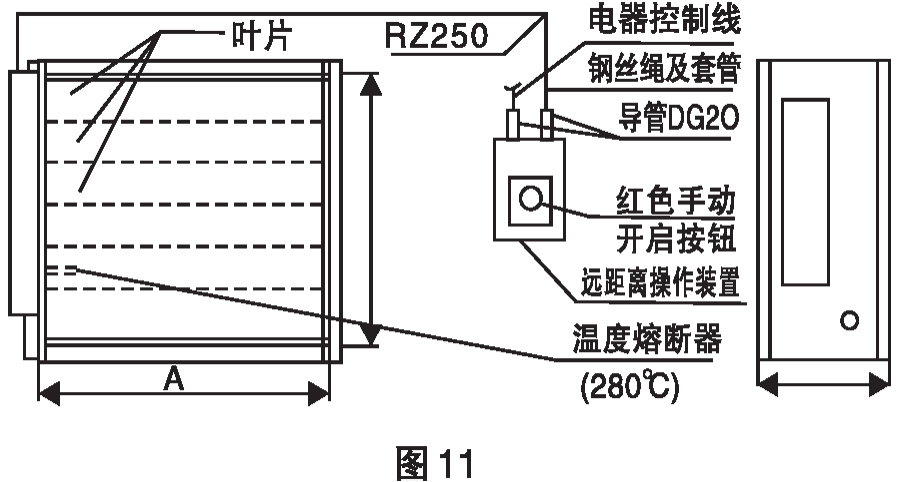

      排煙防火閥安裝在排畑系統的管道上或排畑風機的吸入口處,平時常閉,發生火災時,電動或手動將閥門開啟,當排煙溫度達到280℃時溫度熔斷器動作, 再將閥門自動關閉。(用于通風排煙共用系統的排煙防火閥為常開型)

      2.功能
      ( 1 )手動開啟,手動關閉。
      ( 2 )電動開啟,電動關閉。
      ( 3 ) 280℃自動關閉。
      ( 4 )輸出啟閉雙向電信號。
      ( 5 )動作電源DC24V0.2A。

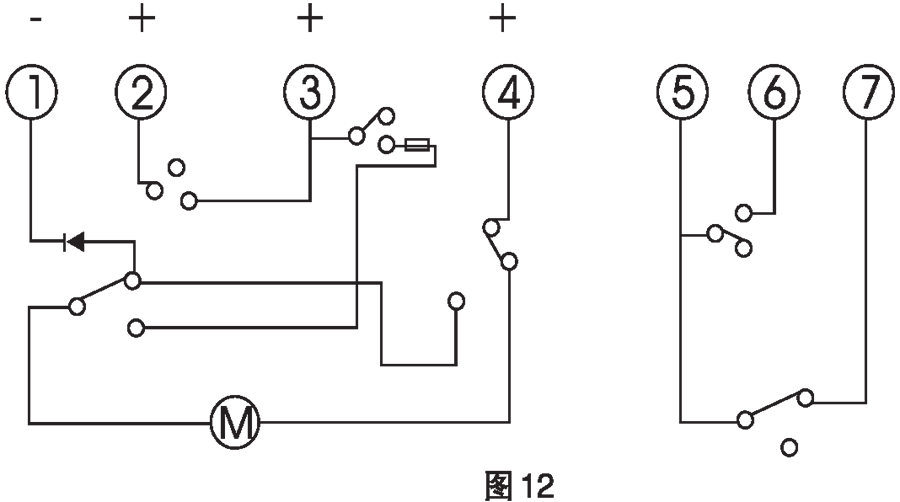

      3.控制電路及備接線端說明(見圖12)
      1 )常供電源負值
      2)常供電源正值
      3 )閥門關閉電源輸入端正值
      4 )閥門開啟電源輸入端正值
      5)輸入信號端
      6)閥門開啟輸出型號端
      7)閥門關閉輸出信號端

>>[板式排煙口SPYK-1-SDXK]
      1.適用范圍
      板式排煙口安裝在走道或防煙前室以及無窗房間的排煙系統上的入口處, 貼吊頂面或側墻上部表面裝飾處, 平時常閉, 火災時電動或手動開啟 。

      2.結構形式及特點

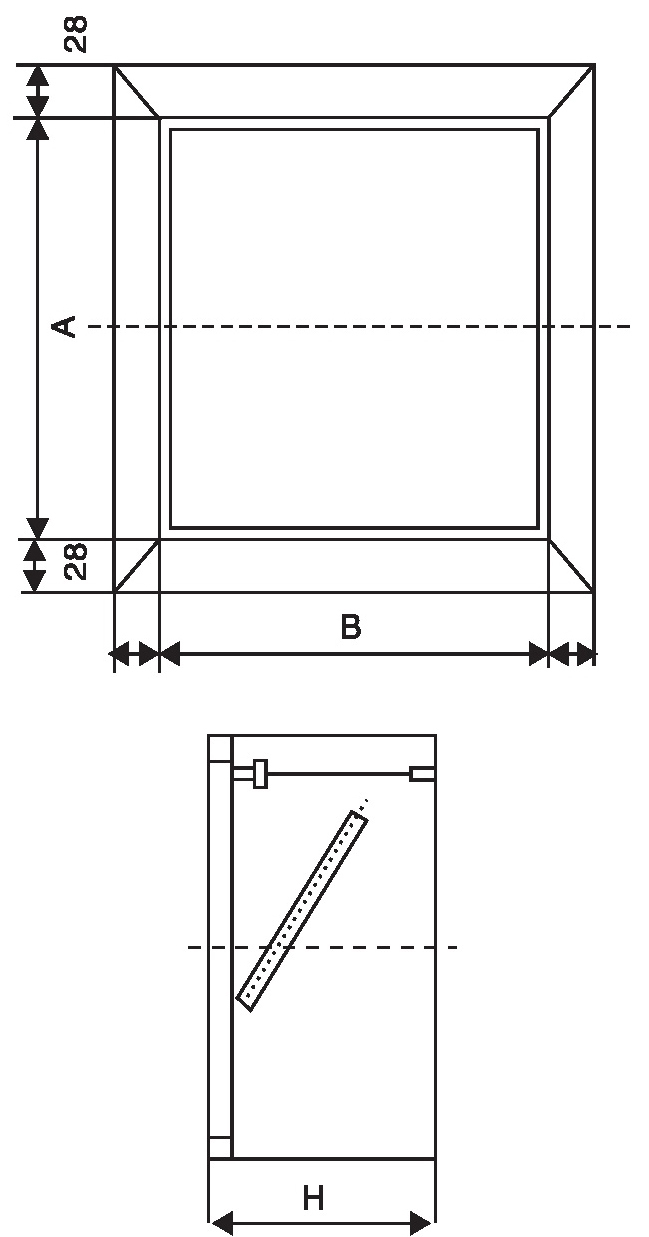

      （1）見簡圖13
      （2）功能特點參照排煙閥
      （3）板式排煙口只有矩形一種形式。

▲圖13

      2.功能
      （1）電動開啟，電動復位
      （2）輸出啟閉狀態雙向電信號。
      （3）動作電源DC24 0.2A
